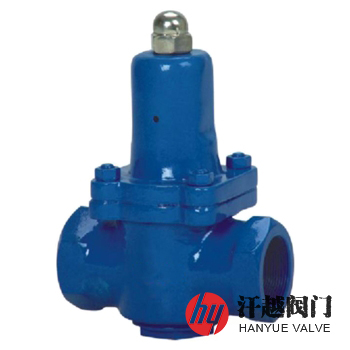

Y110X減壓穩壓閥產品概述

Y110X減壓穩壓閥是一種由閥體、閥蓋、彈簧罩、主閥彈簧、活塞、O型圈、密封墊、調節彈簧和膜片等組成的內螺紋連接常開型彈簧膜片式壓力調節閥，其閥后出口壓力通過壓力反饋機構傳到橡膠膜片下的閥芯上，使閥瓣和截流口保持相應位置，當達到調定值時，截流口關閉實現減靜壓，當閥后壓力低于調定值時，由彈簧的壓力向下壓閥芯，又打開了截流口進行增壓，保證閥后壓力不超過調定值。由于進口壓力作用面與出口壓力作用面為1:10，閥后0.1MPa的力可以平衡閥前1.0MPa的力，故具有穩壓作用。

本產品閥體進出口兩端為螺紋接口，適用于與管道或管道配件、附件直徑小于等于DN50直接連接，大于DN50的建議選用YB410X或YB416X法蘭連接活塞型減壓穩壓閥。

Y110X減壓穩壓閥部件材料

Y110X減壓穩壓閥技術規范

Y110X減壓穩壓閥外型尺寸

Y110X減壓穩壓閥結構圖

如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、最高進口壓力、最低進口壓力、出口壓力范圍、工作介質和工作溫度及流量等，如有其它特殊要求，也應在訂貨合同中說明。
