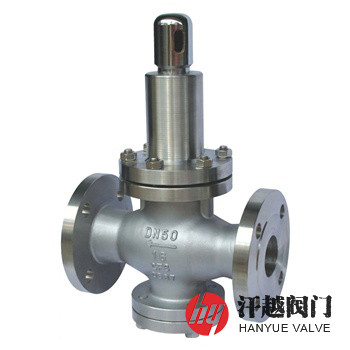

Y42X水用減壓閥是一種適用于工作介質為水或非腐蝕性液體的管道用直接作用彈簧薄膜式減壓閥，該閥采用彈簧和膜片作敏感元件，直接傳感下游壓力變化，驅動閥瓣運動，控制閥瓣開度，實現減壓穩壓功能，以保護閥后設備正常運行。其當出口側壓力增加，膜片向上移動，閥開度減小，流速增加，壓降增大，閥后壓力減小，當出口側壓力下降，膜片向下移動，閥開度增大，流速降低，壓降減小，閥后壓力增大，而閥后的出口壓力始終保持由整定調節螺釘整定的恒壓。
Y42X水用減壓閥也可設計成采用活塞機構來帶動閥瓣升降運動的減壓閥，其以活塞代替膜片，提高了閥門的使用壽命，而且閥后的壓力可根據需要進行調節，它投入使用后出口壓力始終減至并穩定在設定值，不因閥前壓力、流量的波動而改變。該閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備，也可在通常的冷熱水管網中，起減壓穩壓作用。本產品調壓穩壓動作平穩，特適合安裝在水和非腐蝕液體管路上使用，也適用于空氣或氮?dú)獾葰怏w介質。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 下 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
4 | 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
5 | 閥 瓣 | 2Cr13 | 304 | 304L | 316 | 316L |
6 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 缸 套 | 2Cr13 | 304 | 304L | 316 | 316L |
8 | 活 塞 | 2Cr13 | 304 | 304L | 316 | 316L |
9 | 密 封 圈 | NBR | NBR | NBR | NBR | NBR |
10 | 膜 片 | NBR | NBR | NBR | NBR | NBR |
11 | 調節彈簧 | 60Si2Mn | 304 | 304L | 316 | 316L |
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 | 9.45 |
密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 | 6.93 |
最高進口壓力(MPa) | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 |
出口壓力范圍(MPa) | 0.2~0.8 | 0.2~1.0 | 0.4~1.6 | — | — |
設計制造 | GB/T 12244-2006 減壓閥 一般要求 | ||||
結構長度 | JB/T 2205-2013 減壓閥 結構長度 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017 | ||||
性能試驗 | GB/T 12245-2006 減壓閥 性能試驗方法 | ||||

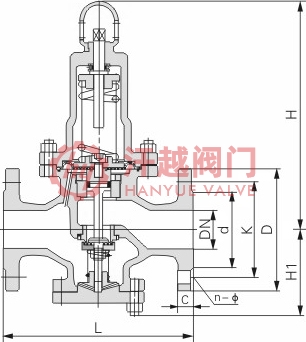

公稱壓力 PN | 公稱通徑 DN | 公稱尺寸 NPS | 尺寸mm | 流量系數 Cv | ||
L | H | H1 | ||||
10 ~ 25 (Class150) 20 | 15 | ? | 160 | 265 | 100 | 1.0 |
20 | ? | 160 | 265 | 100 | 2.5 | |
25 | 1 | 180 | 285 | 110 | 4.0 | |
32 | 1 ? | 200 | 285 | 110 | 6.5 | |
40 | 1 ? | 220 | 320 | 120 | 9.0 | |
50 | 2 | 250 | 320 | 120 | 16.0 | |
65 | 2 ? | 280 | 335 | 140 | 25.0 | |
80 | 3 | 310 | 425 | 165 | 36.0 | |
100 | 4 | 350 | 445 | 185 | 64.0 | |
125 | 5 | 400 | 590 | 225 | 100.0 | |
150 | 6 | 450 | 625 | 260 | 140.0 | |
200 | 8 | 500 | 680 | 280 | 250.0 | |
250 | 10 | 650 | 855 | 335 | 400.0 | |
300 | 12 | 800 | 935 | 385 | 570.0 | |
350 | 14 | 850 | 1015 | 430 | 780.0 | |
400 | 16 | 900 | 1095 | 455 | 1020.0 | |
450 | 18 | 900 | 1165 | 500 | — | |
500 | 20 | 950 | 1205 | 525 | 1500.0 | |
如果你需訂購我廠蒸汽減壓閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體和內件材質、工作溫度等，本產品有薄膜式和活塞式兩種，具體詳情請聯系我司銷售技術人員。
