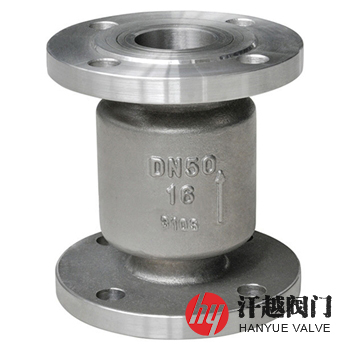

2520不銹鋼止回閥是一種閥體、導向套、閥瓣和閥座等由具有優良的高溫力學性能及抗氧化性的310S或S31008及06Cr25Ni20奧氏體耐熱不銹鋼鑄制或鍛制而成，適用于高溫物料管路輸送系統中，用以阻止介質逆流的立式升降止回閥，其通常被安裝在豎直的管道中，通過閥軸的升降帶動閥瓣上下移動實現開啟或關閉的狀態。該閥閥體和金屬內件所使用的材質有很好的抗氧化性、耐腐蝕性，因?yàn)樗幕瘜W(xué)成分中鉻、鎳的質量分?jǐn)?shù)很高，使得它擁有高溫蠕變強度，在高溫下能持續作業，因此，被廣泛應用在耐高溫場合(使用溫度可達1000℃)。本產品介質進出口通道方向與閥座相同，流動阻力較升降直通式止回閥小，而且閥芯為單閥瓣設計，它沿著中心定位作升降運動，由于行程較短，因此關閉速度較快，同時它還具有結構簡單，零部件少，重量輕，流道順暢，密封性能好等優點。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
2 | 閥 軸 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
3 | 導 向 套 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
4 | 閥 瓣 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
5 | 閥 座 | 310S | S31008 | SUS310S | 06Cr25Ni20 | 0Cr25Ni20 | 2520 |
6 | 密 封 面 | Stellite6 | Stellite6 | Stellite6 | Stellite6 | Stellite6 | Stellite6 |
7 | 墊 片 | Graphite | Graphite | Graphite | Graphite | Graphite | Graphite |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 | 24.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975 | |||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | |||||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986 | |||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
H | D | H | D | ||||
16 | 15 | 105 | 95 | 25 | 15 | 105 | 95 |
20 | 105 | 105 | 20 | 105 | 105 | ||
25 | 105 | 115 | 25 | 105 | 115 | ||
32 | 145 | 135 | 32 | 145 | 135 | ||
40 | 160 | 145 | 40 | 160 | 145 | ||
50 | 160 | 160 | 50 | 160 | 160 | ||
65 | 180 | 180 | 65 | 180 | 180 | ||
80 | 200 | 195 | 80 | 200 | 195 | ||
100 | 210 | 215 | 100 | 210 | 230 | ||
125 | 275 | 245 | 125 | 275 | 270 | ||
150 | 300 | 280 | 150 | 300 | 300 | ||
200 | 380 | 335 | 200 | 380 | 360 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請?zhí)峁┕Q(chēng)通徑、公稱壓力、材料、介質溫度、法蘭標準和法蘭密封面形式等，使用本產品時，安裝位置、高度、進出口方向必須符合設計要求，注意介質流動的方向應與閥體所標箭頭方向一致，連接應牢固緊密。
