1

閥        體

A216 WCB

A351 CF8

A351 CF3

A351 CF8M

A351 CF3M

2

閥座壓蓋

A216 WCB

A351 CF8

A351 CF3

A351 CF8M

A351 CF3M

3

閥        座

RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、不銹鋼+硬質合金

4

球        體

A105+ENP

A182 F304

A182 F304L

A182 F316

A182 F316L

5

閥        桿

A182 F6a Cl.2

A182 F304

A182 F304L

A182 F316

A182 F316L

6

填料壓板

A216 WCB

A351 CF8

A351 CF3

A351 CF8M

A351 CF3M

7

填        料

GRAPHITE、RPTFE、PTFE、TEFLON、PPL

8

螺        栓

A193 B7

A193 B8

A193 B8

A193 B8M

A193 B8M

9

螺        母

A194 2H

A194 8

A194 8

A194 8M

A194 8M

殼體強度試驗壓力(MPa)

2.4

3.75

6.0

3.0

7.5

液體高壓密封試驗壓力(MPa)

1.76

2.75

4.4

2.2

5.5

氣體低壓密封試驗壓力(MPa)

0.6

0.6

0.6

0.6

0.6

設計制造

GB/T 12237-2021、GB/T 21385-2008、API 608-2020、ASME B16.34-2013

結構長度

GB/T 12221-2005、ASME B16.10-2017

法蘭標準

JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5

檢驗試驗

GB/T 26480-2011、GB/T 13927-2022、API 598-2016

L

H

L

H

Q41M

10 ~ 16

15

90

—

QQ41M

10 ~ 16

15

130

—

20

105

—

20

140

—

25

110

—

25

150

—

32

125

—

32

165

—

40

136

—

40

180

—

50

155

—

50

200

—

65

170

—

65

220

—

80

190

—

80

250

—

100

215

—

100

280

—

125

230

—

125

320

—

150

267

—

150

360

—

200

—

—

200

400

—

QZ41M

10 ~ 16

15

130

—

QJ41M

10 ~ 16

15

130

—

20

150

—

20

150

—

25

160

—

25

160

—

32

180

—

32

180

—

40

200

—

40

200

—

50

250

—

50

230

—

65

265

—

65

290

—

80

280

—

80

310

—

100

300

—

100

350

—

125

325

—

125

400

—

150

350

—

150

480

—

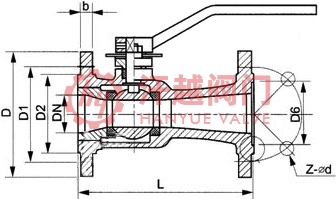

公稱壓力

Class

公稱尺寸

NPS

外形尺寸mm

公稱壓力

Class

公稱尺寸

NPS

外形尺寸mm

L

H

L

H

QQ41M

150 (PN20)

?

108

—

QQ41M

300 (PN50)

?

140

—

?

117

—

?

152

—

1

127

—

1

165

—

1 ?

140

—

1 ?

178

—

1 ?

165

—

1 ?

190

—

2

178

—

2

216

—

2 ?

190

—

2 ?

241

—

3

203

—

3

283

—

4

229

—

4

305

—

表中型號QQ41M、QJ41M、QZ41M分別為代替球閥、截止閥、閘閥長度尺寸，其他規格尺寸請咨詢汗越閥門技術部！
