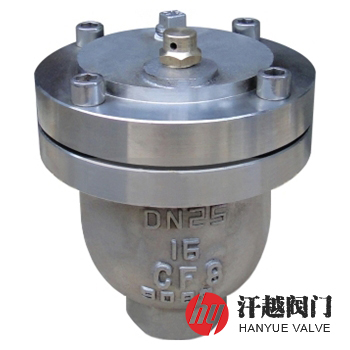

ARVX微量排氣閥是一種采用螺紋連接，由閥體、閥蓋、浮球、升降罩和小排氣孔密封組件等組成，具有小排氣孔，尺寸為1.6mm~25mm的進排氣閥，其用來排出系統正常運行過程中管道中聚集的氣體，排氣量較小。管道中一旦有氣體析出，閥門便自動動作，隨時排放在管道內聚集的少量空氣，防止管道發生氣阻、氣爆等不利工況，使系統流量達到設計流量，保證系統安全、高效運行。
ARVX微量排氣閥主要用于輸水管道中，排除水中約含2%的溶解空氣，因在輸水過程中，這些空氣由水中不斷地釋放出來，聚集在管線的高點處，形成空氣袋使輸水變得困難，系統的輸水能力可因此下降5~15%，此閥可改善輸水系統的效率及節約能源，廣泛用于高層建筑，廠區內配管，小型泵站及建筑消防系統等。本產品能夠在有壓力的條件下排出水中析出的空氣，同時具有一定的排氣量。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
| 2 | 閥 蓋 | QT450 | WCB | CF8 | CF8M | CF3M |
| 3 | 浮 球 | 304 | 304 | 304 | 316 | 316L |
| 4 | 升 降 罩 | 304 | 304 | 304 | 316 | 316L |
| 5 | 密封組件 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
| 6 | 螺 塞 | 304 | 304 | 304 | 316 | 316L |
| 7 | 螺 栓 | 304 | 304 | 304 | 316 | 316 |
| 公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
| 殼體強度試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
| 高壓水密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
| 低壓水密封試驗壓力(MPa) | 0.02 | 0.02 | 0.02 | 0.02 | 0.02 |
| 設計制造 | JB/T 12386-2015 給水管道進排氣閥 | ||||
| 螺紋標準 | GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等 | ||||
| 檢驗試驗 | JB/T 12386-2015 給水管道進排氣閥 | ||||
| 介質水溫 | 0℃ ~ 65℃ | ||||
| 公稱壓力 PN | 公稱通徑 DN | 尺寸mm | ||||
| G | D | L | L1 | H | ||
| 10 ~ 25 | 15 | ?" | 1.6 | 130 | 86 | 155 |
| 20 | ?" | 1.6 | 130 | 86 | 155 | |
| 25 | 1" | 1.6 | 130 | 86 | 155 | |
| 32 | 1 ?" | 1.6 | 130 | 86 | 155 | |
如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱通徑、公稱壓力、閥體及內件材料、螺紋標準及是內螺紋還是外螺紋等，本產品連接端默認為內螺紋，1.0MPa公稱壓力，如有特殊要求，咨詢時請詳細說明。
