我公司依據JB/T8858-2004《閘閥靜壓壽命試驗規程》的試驗系統原理圖，設計了一套軟密封閘閥靜壓壽命的測試系統原理(如圖1所示)。利用測試系統檢驗軟密封閘閥的啟閉次數和閥板的磨損情況，找出啟閉次數和密封性能之間的關系，并對其性能及使用壽命做定量描述。

軟密封閘閥靜壓壽命的測試系統是一個安裝在壓力水管道上的被測試軟密封閘閥，其驅動部分是進行了特別設計的膜片雙腔控制裝置。驅動原理是利用管道中壓力水分別進入控制裝置的膜片上下腔形成膜片控制室上下腔壓強差，再通過膜片壓板在膜片控制室的上下移動來實現閥門的啟閉(膜片壓板和閥桿連為一體)， 通過軟密封閘閥靜壓壽命的測試系統來檢驗閥門的啟閉總次數，并測試磨損情況。

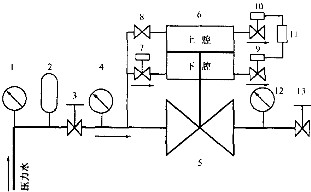

圖1軟密封閘閥測試系統原理

1.壓力表2.穩壓容器3.水系統閥4.閥前壓力表5.被測試軟密封閘閥6.膜片雙腔控制裝置7.常閉電磁閥8 . 閘閥9.常閉電磁閥10.常開電磁閥11.計數器12.閥后壓力表13.閥后控制閥。
